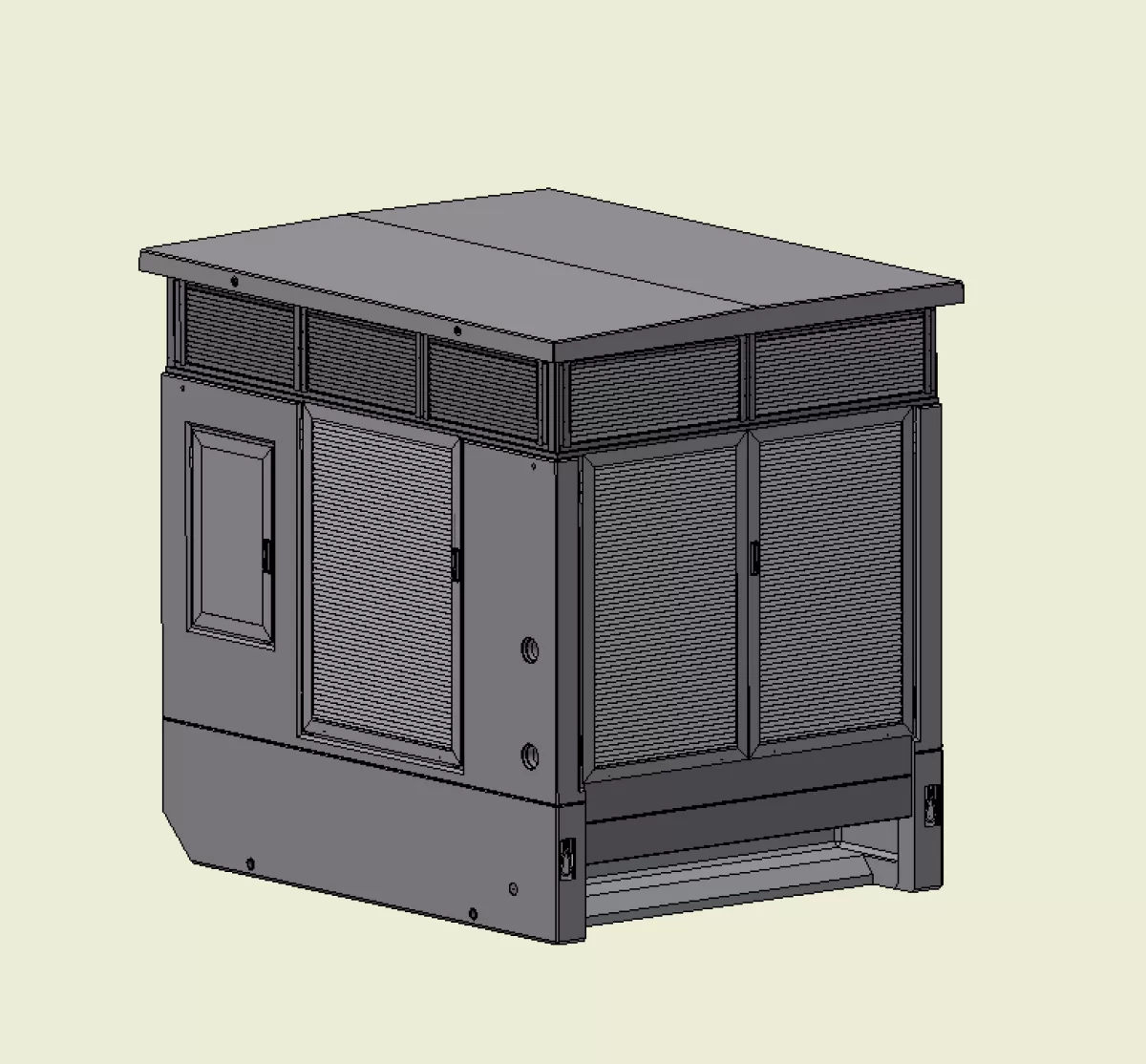

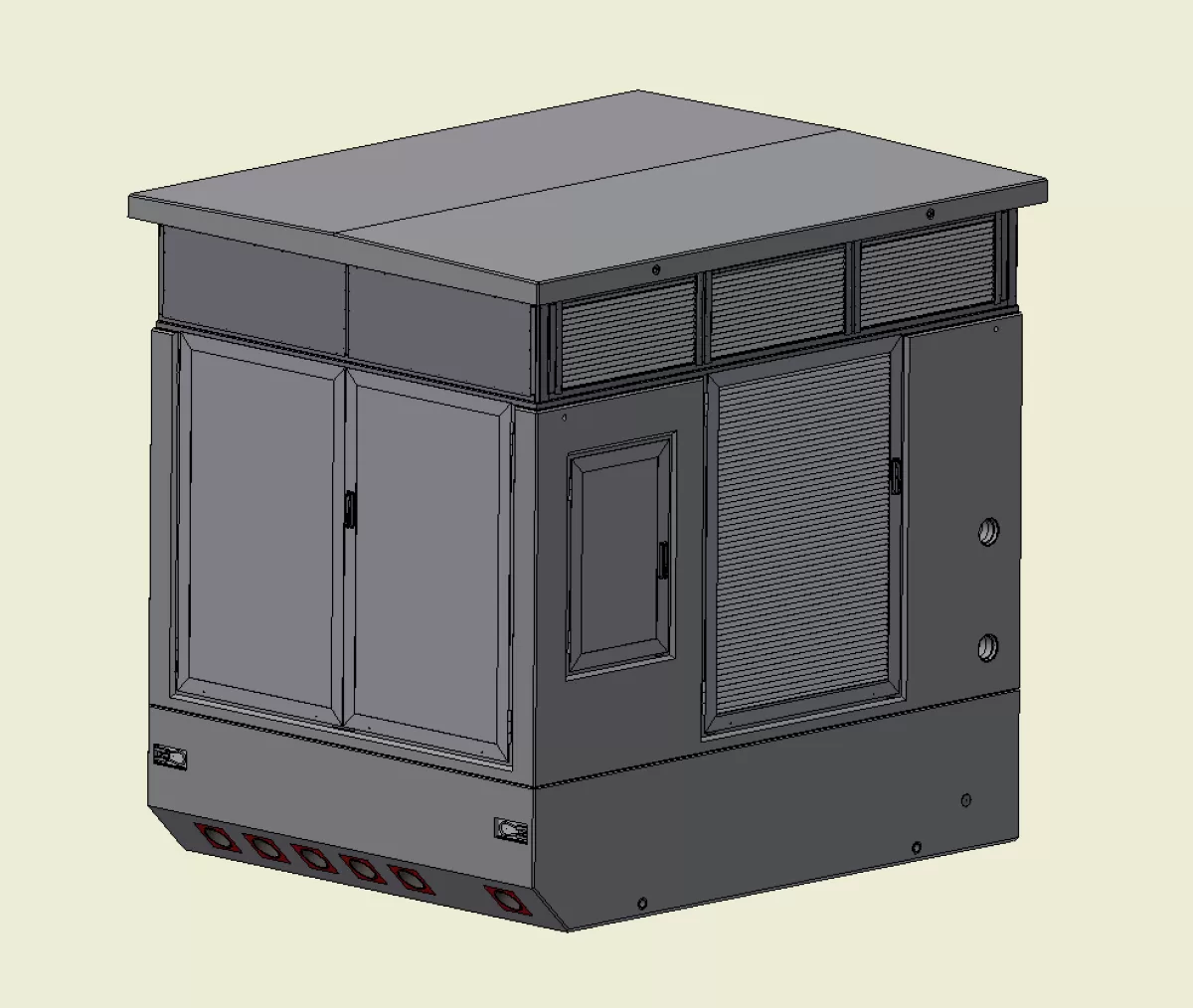

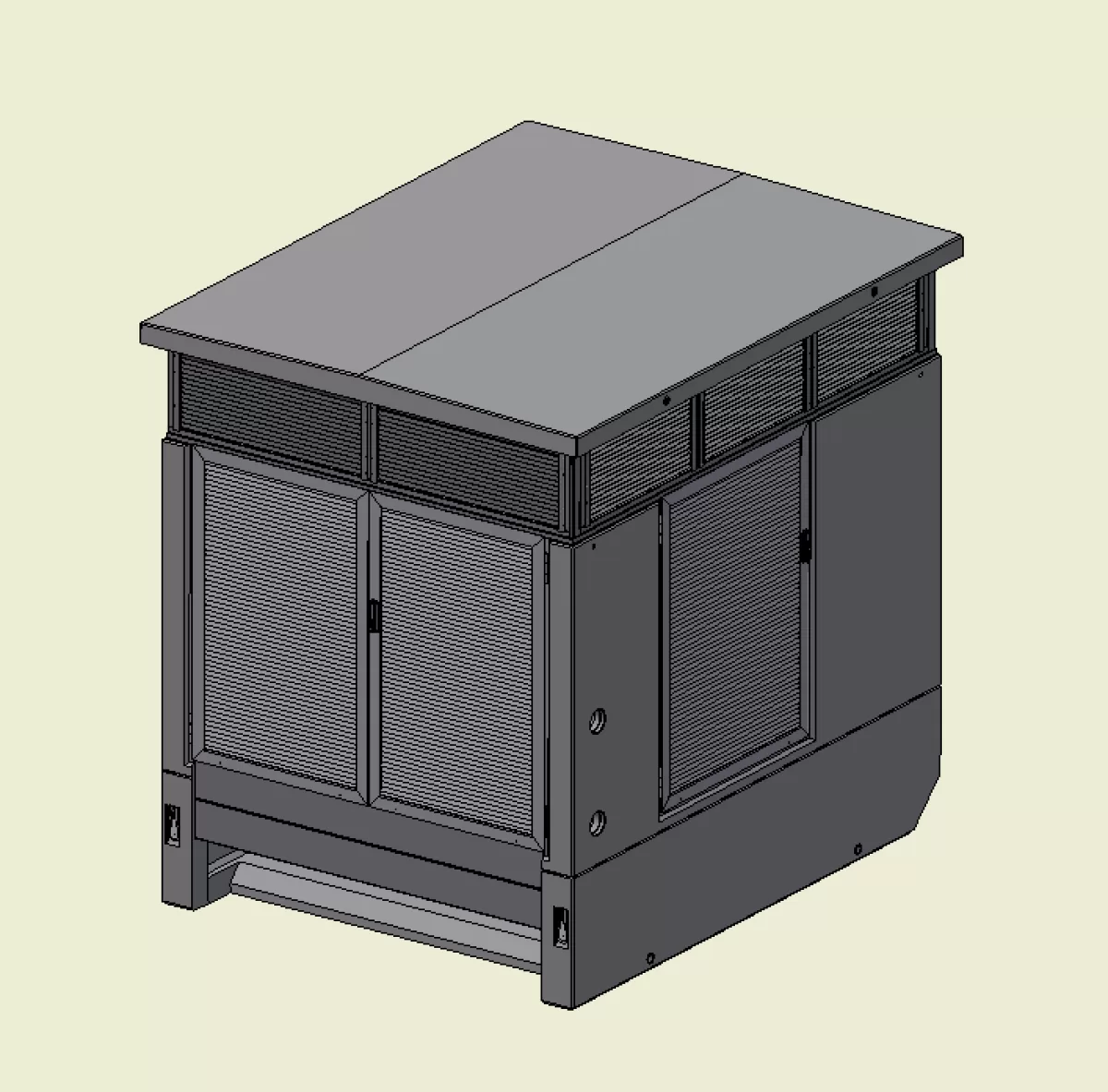

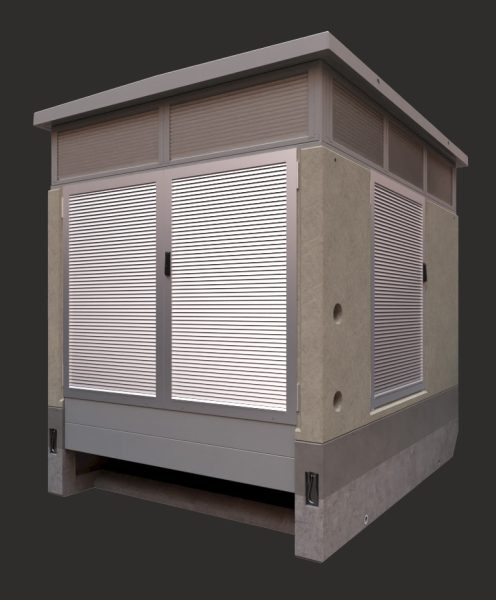

GBÜ R3 – die neue leistungsstarke Kompaktstation von GRÄPER

Mit der neuen leistungsstarken Kompaktstation GBÜ-R3 erweitert GRÄPER sein Portfolio um eine zukunftsweisende Stationslösung für den regenerativen Bereich und E-Mobilität. Entwickelt für hohe Leistungen, lange Lebensdauer und anspruchsvolle Netzanschlusssituationen, vereint die Kompaktstation maximale technische Flexibilität mit kompakter Bauweise und hoher Wirtschaftlichkeit.

Ob für große PV-Freiflächenanlagen, Windenergieprojekte, Batteriespeicher, hybride Energieparks oder auch Ladeinfrastruktur – die neue GRÄPER Kompaktstation ist optimal auf die steigenden Leistungsanforderungen der Energiewende ausgelegt. Die Kompaktstation unterstreicht einmal mehr den Anspruch von GRÄPER als #DieEnergiewendeMoeglichmacher
Die Station ermöglicht den Einsatz von Transformatoren bis 3.150 kVA bei natürlicher Konvektion und bietet gleichzeitig ausreichend Platz für eine umfangreiche Mittel- und Niederspannungsausstattung. Die in Leichtbeton gefertigte Kompaktstation ist geprüft nach DIN EN IEC 62271-202 (IAC AB 20kA/1s).

Das modulare Design bietet neben der abnehmbaren Vorhangplatten zur vereinfachten NS-Kabelmontage auch einen optionalen Fernwirkraum der dazu dient, weitere Kommunikationstechnik aufzunehmen. Die Stationen bietet zudem Platz für besonders hohe MS-Schaltanlagen, so dass bei Bauhöhen von 170 cm – 190 cm der Mittelspannungsanlagen ausreichend Platz auch für die Mittelspannungskabelmontage oder Steuerungstechnik innerhalb der MS-Schaltanlage zur Verfügung steht.
Die GBÜ-R3 kann des Weiteren mit GRÄPER Niederspannungsverteilungen in Gerüstbauweise mit Bemessungsströmen von aktuell 3.200 A bestückt werden. Das entspricht bei einem 3.150 kVA-Trafo einer Sekundärspannung von 690 V oder 800 V.

Technische Daten (Auszug)
• Stationsmaße: 355 × 280 × 351 cm
• Transformator: bis 3.150 kVA, max. Abmessungen: 220 × 130 × 210 cm
• Mittelspannungsanlage bis 6 Felder, max. 238 × 192 × 80 cm
• Niederspannungshauptverteilung bis zu 20 Leisten, max. 225 × 190 × 65 cm, Verrechnungsmessung möglich
• Gewicht: ca. 10,7 t ohne E-Ausbau, ca. 24,0 t mit E-Ausbau
• FW-Raum (optional): 70 × 110 × 25 cm

Mit der neuen Kompaktstation bietet GRÄPER eine leistungsstarke Lösung für den Ausbau erneuerbarer Energien bei großen regenerativen Erzeugungsanlagen.

Wir haben Ihr Interesse geweckt? Sprechen Sie uns gerne an oder besuchen Sie uns auf unserem GRÄPER Fachforum Energietechnik am 16. und 17. September 2026.
