SV-BKS
Typ G001

  1. Startseite
  2. Leistungen
  3. Trafostationen
  4. Begehbare Trafostationen
  5. 303 cm × 768 cm

Begehbare Trafostation mit einer Leistung von max. 1600 kVA

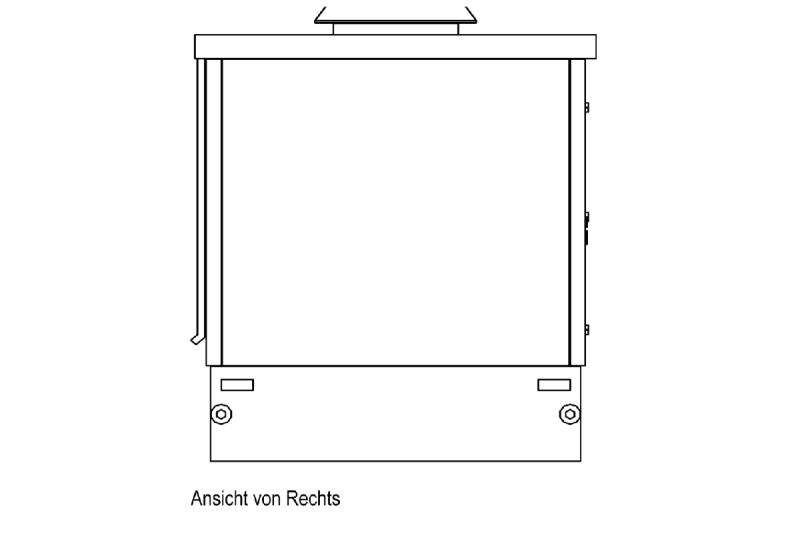

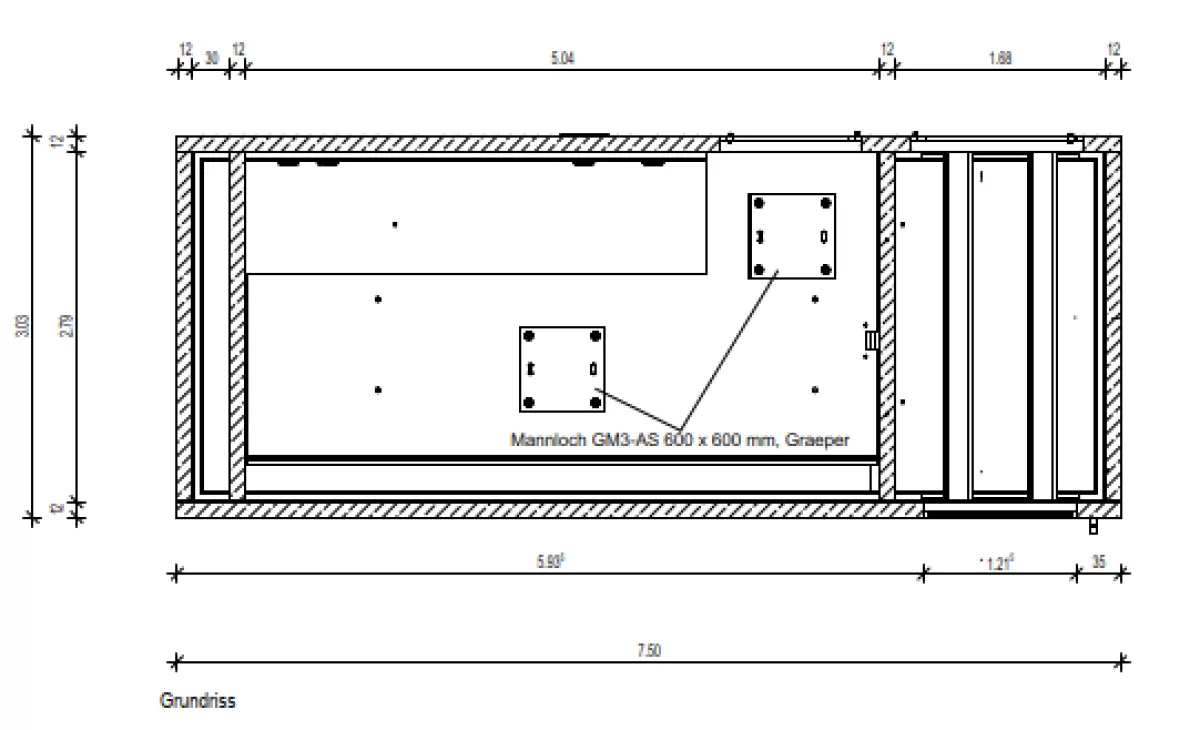

Zeichnung 1
GR SV BKS Typ G001

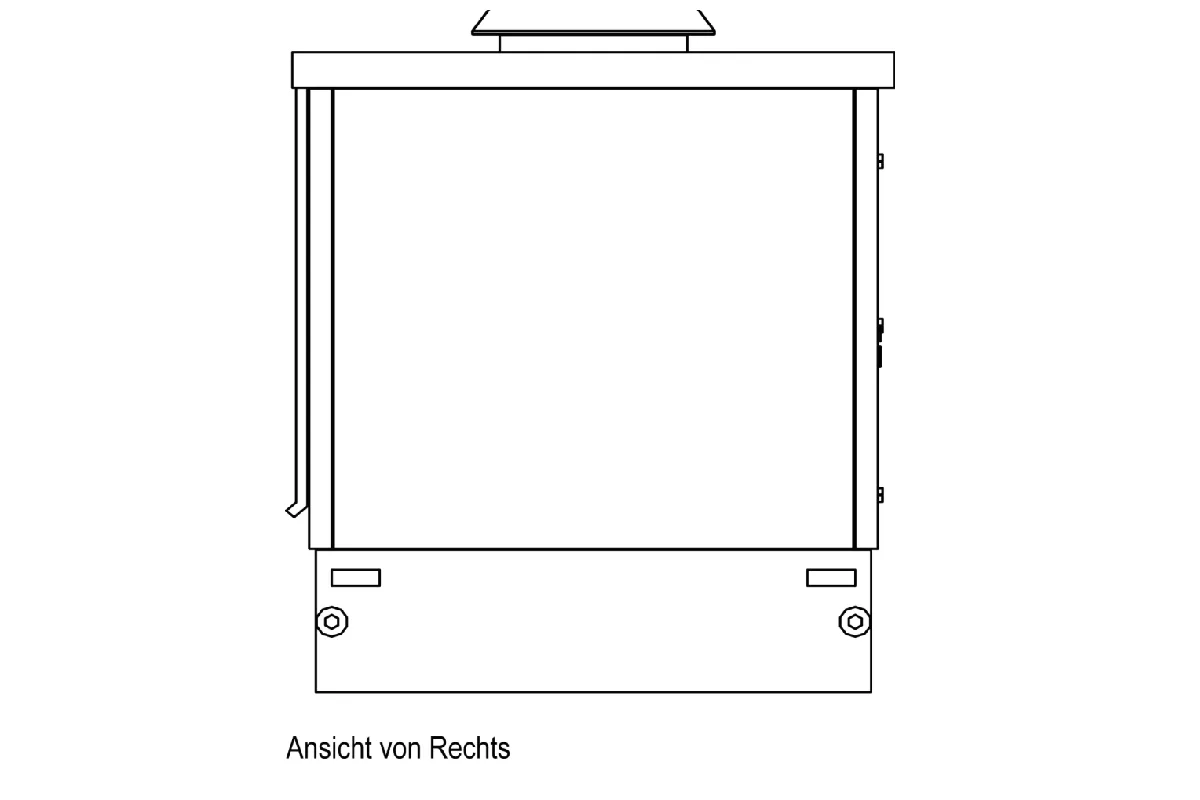

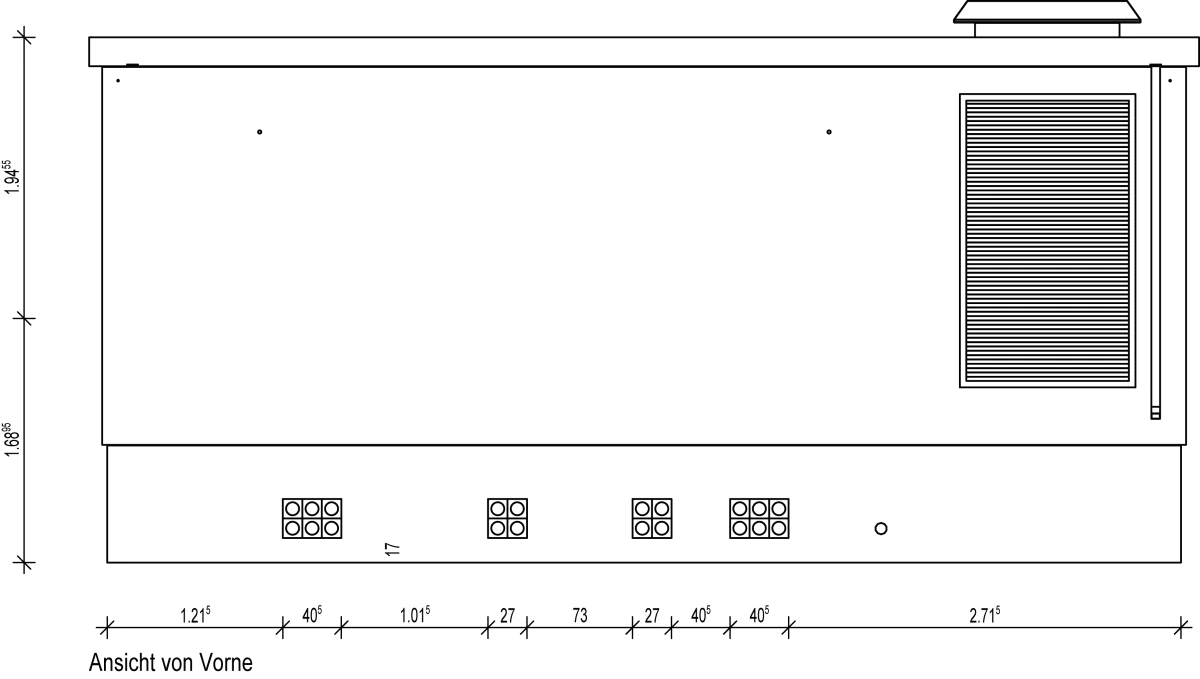

Zeichnung 3

Auf einen Blick

Stationstyp:
Trafostation
Stationsmaße:
303 x 768 x 363 cm
Anzahl der Räume:
3
MSA:
max. 9 Felder / 218 x 98 x 200 cm
zusätzliche Wandmontagefläche:
250 x 200 cm
Anhebeanker Dach:
8 x RD 30
Anhebeanker Station:
4 x 15 t KK

Download Kundenzeichnung

*) Störlichtbogengeprüft bzw. Ableitung von durchgeführten Störlichtbogenprüfungen möglich.
